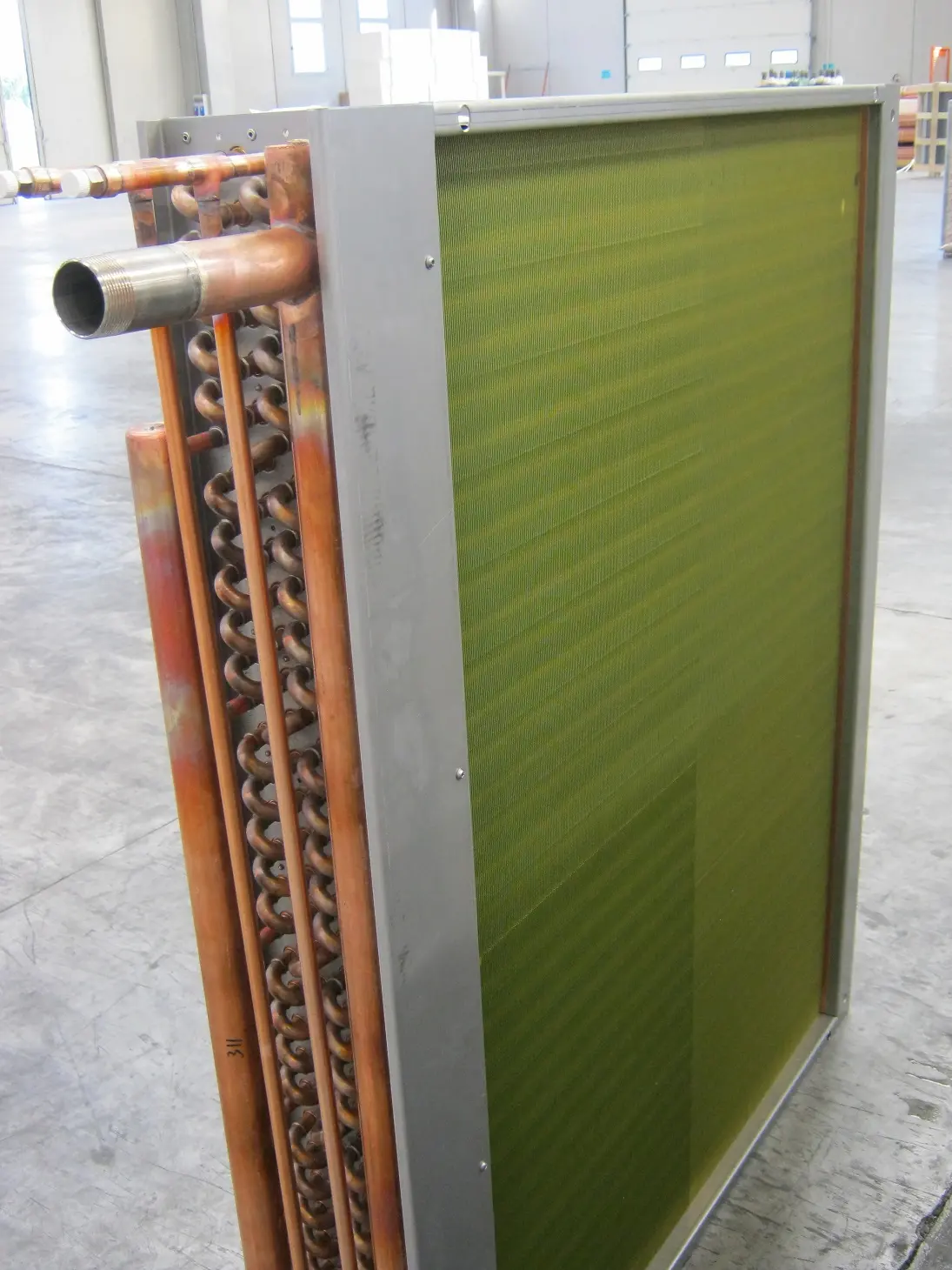

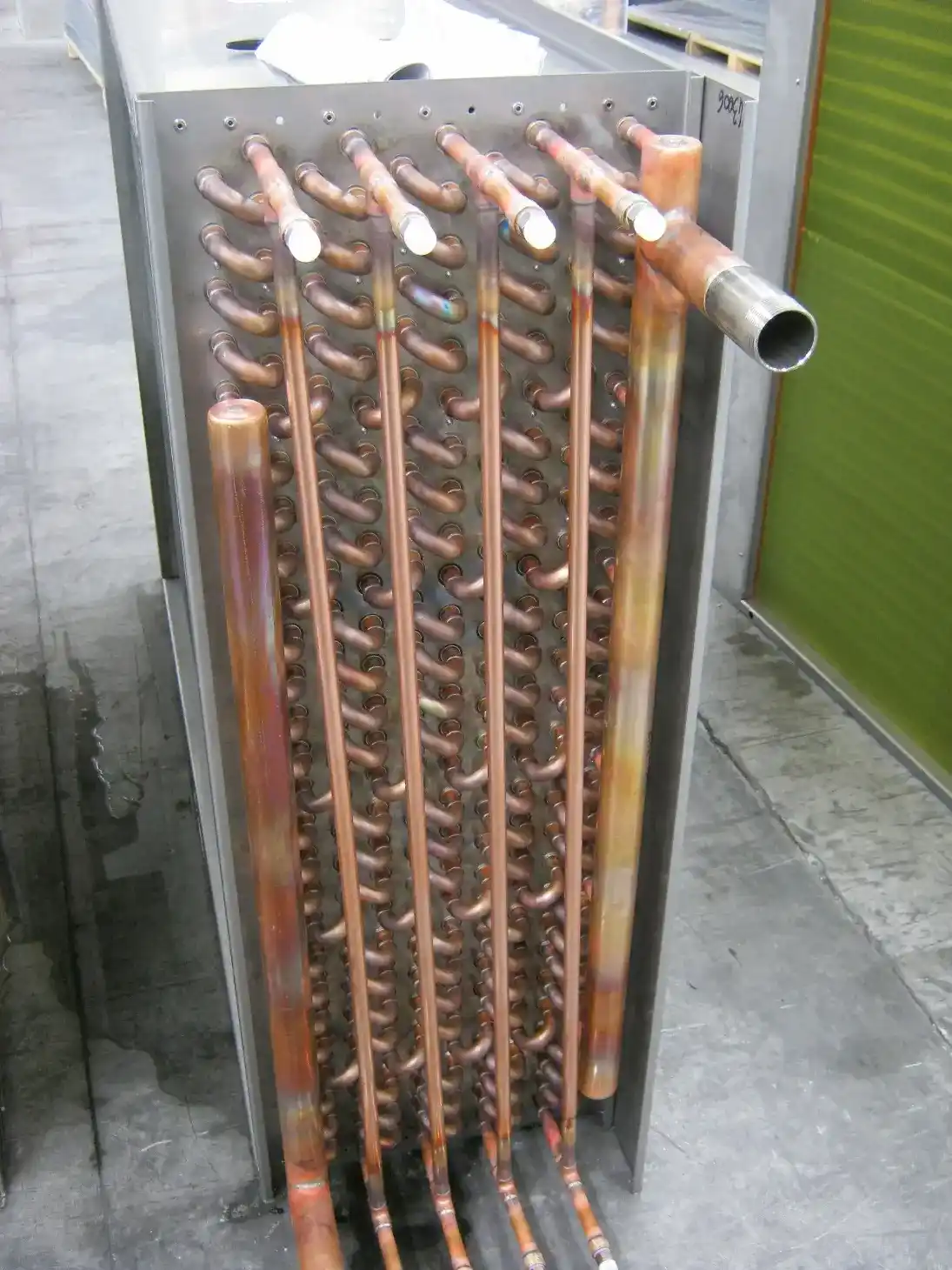

Sistemi di recupero a batteria ad alta efficienza
I nostri sistemi di recupero energetico a pacco alettato sono progettati per garantire la massima efficienza di scambio termico, grazie a una circuitazione speciale che assicura un reale funzionamento in controcorrente.
Questa configurazione permette di massimizzare la ΔT logaritmica tra i due fluidi e di ottenere performance non raggiungibili con le tradizionali soluzioni in cross-flow.
L’impianto è completamente sfiatabile e scaricabile, con tempi di installazione e manutenzione ridotti.
È la soluzione ideale per Unità di Trattamento Aria (UTA) che devono rispettare i requisiti europei in materia di efficienza energetica e le direttive ErP.
Caratteristiche tecniche dei sistemi di recupero ad alta efficienza DBM
Dimensioni massime
Lunghezza alettata fino a 14 metri
Altezza e profondità variabili in funzione della geometria e della specifica applicazione
Materiali
Alette
Alluminio
Alluminio preverniciato
Alluminio al magnesio
Alluminio Hydro fin
Rame
Acciaio inox (304/316)
Tubi
Rame
Rame stagnato
Acciaio inox
CuNi 90/10 per applicazioni gravose o aria di espulsione corrosiva
Materiali speciali su richiesta
Geometrie disponibili
P25, P3012, P40
Profili di aletta sinusoidali orientati parallelamente al flusso d’aria, per minimizzare le perdite di carico
Circuitazioni progettate per massimizzare il funzionamento in controcorrente e l’efficienza secondo EN 308
Opzioni e accessori
Esecuzioni igieniche conformi VDI 6022
Trattamenti anticorrosione
Separazione in sezioni per facilitare trasporto e montaggio
Versioni interamente in acciaio inox
Prestazioni garantite
I nostri sistemi di recupero raggiungono e superano il 68% di efficienza secondo la norma EN 308.
Questo risultato è reso possibile da una progettazione avanzata del circuito, dall’ottimizzazione delle portate e dal profilo aletta dedicato.
Conformità ai requisiti della Direttiva Europea ErP (Energy Related Products)
Prestazioni validate tramite test sperimentali interni
Possibilità di validazione congiunta e test comparativi con il cliente
Ridotte perdite di carico lato aria grazie al profilo aletta dedicato
Maggiore efficienza rispetto alle configurazioni cross-flow tradizionali

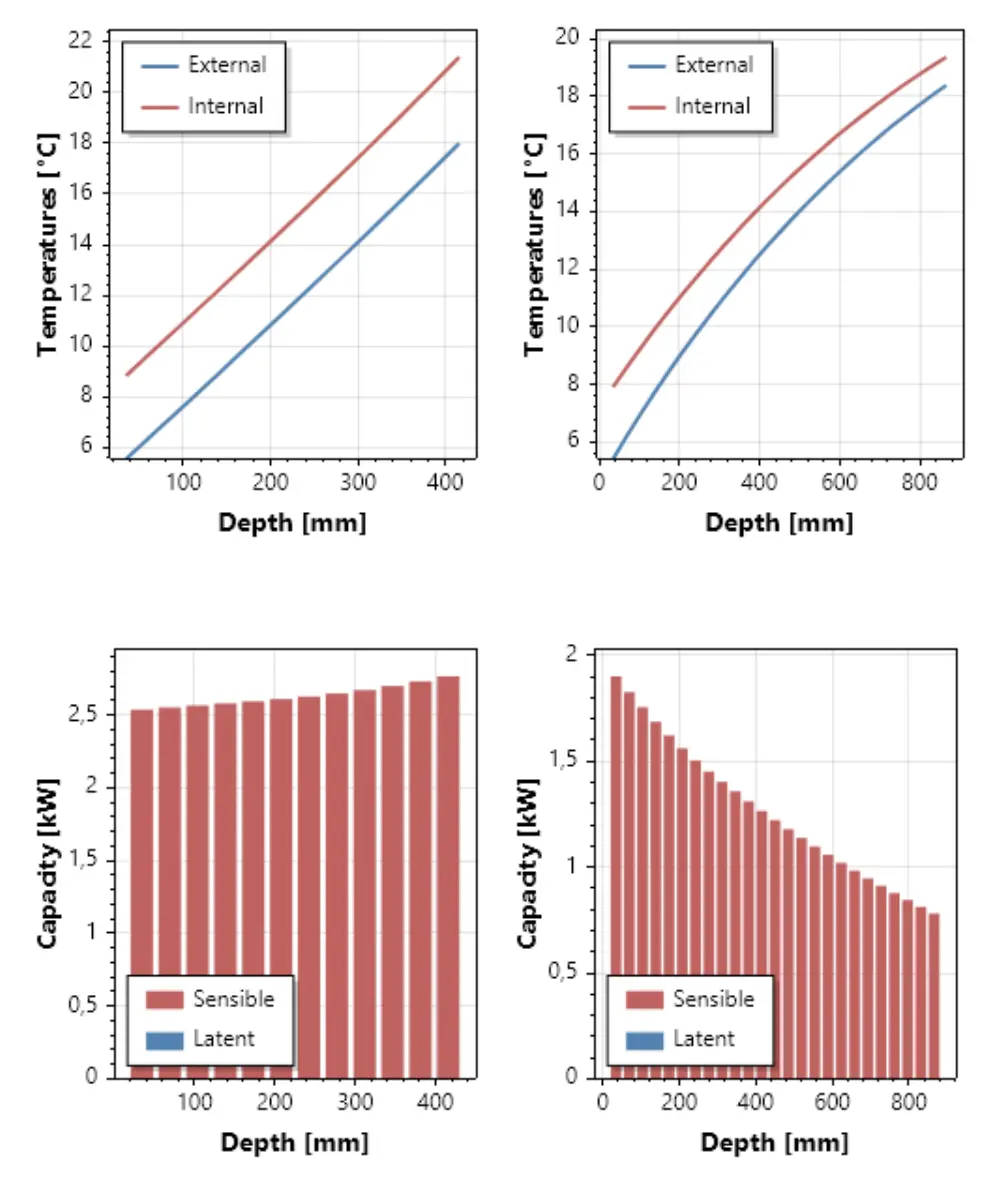

Le immagini mostrano le potenze scambiate dai singoli ranghi, in controcorrente, in funzione della differenza di temperatura tra i due fluidi. A sinistra portata e temperature sono state ottimizzate e si ottiene il 68% di efficienza con 14 ranghi. A destra abbiamo una situazione non ottimale dove per lo stesso processo serve una superficie doppia.
Scambiatori di calore per applicazioni industriali
Software di selezione
Calcolo termico avanzato su base sperimentale
Selezione rapida della geometria e configurazione ottimale
Versione standalone e DLL per integrazione nei software dei clienti
Aggiornamenti costanti basati sui risultati del laboratorio interno
